每秒 2 Tb (Tbps) 陣列可實現每插槽 80 Gbps 的交換容量，并且通過 Cisco Catalyst 虛擬交換系統 (VSS) 可擴展至 4 Tbps 的系統容量
40G 的系統最多支持每個 VSS 系統 360 個 10G 端口和 1068 個 1G 端口
管理引擎 2T 最多支持 720 mpps 的 IPv4 和 390 mpps 的 IPv6
提供較大的表，可實現可擴展部署，并具有受保護的控制平面。
虛擬交換系統
激活冗余 Catalyst 6500 系統間的所有可用帶寬，并消除不對稱路由
支持機箱間狀態故障切換，并提供決定性的次秒級恢復
提供單點管理功能
無需第一跳彈性協議 (FHRP)，支持簡化的無環路拓撲
網絡虛擬化
安全
通過 Cisco TrustSec 識別（802.1x 套件）、標記 (SGT)、加密 (MacSec) 并實施（安全組訪問控制列表）
支持網絡設備準入控制 (NDAC) 和端點準入控制 (EAC)
通過 TrustSec 入口/出口反射器提供投資保護
集成服務與運營效率
通過下一代集成服務模塊幫助統一、簡化和有效利用網絡
通過模塊化設計方便多代組件集成于一個機箱上
通過交換端口分析器 (SPAN)/遠程交換端口分析器 (RSPAN) 監控網絡上的交換機，并通過加密遠程 SPAN (ERSPAN) 將分析器實際連接至網絡上的幾乎任何端口
通過靈活的入口采樣 Netflow 和 CPU 保留 Netflow 導出實現應用可見性
通過連接管理處理器 (CMP) 提供映像恢復和控制臺記錄功能
擴展、虛擬化、管理網絡
最新創新

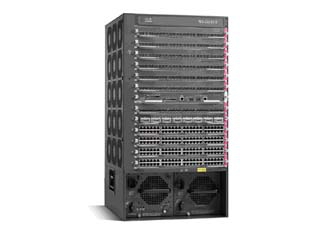

通過 Cisco Catalyst 6500 系列交換機遠程對網絡進行有效的擴展、虛擬化、保護和管理。Cisco Catalyst 6500 系列提供功能豐富的高性能平臺，適合在園區、數據中心、WAN 和城域以太網網絡部署，為無邊界網絡奠定了堅實的基礎，從而讓您能夠隨時隨地任意連接。
擴展性能與網絡服務
每秒 2 Tb (Tbps) 陣列可實現每插槽 80 Gbps 的交換容量，并且通過 Cisco Catalyst 虛擬交換系統 (VSS) 可擴展至 4 Tbps 的系統容量
40G 的系統最多支持每個 VSS 系統 360 個 10G 端口和 1068 個 1G 端口
管理引擎 2T 最多支持 720 mpps 的 IPv4 和 390 mpps 的 IPv6
提供較大的表，可實現可擴展部署，并具有受保護的控制平面。
虛擬交換系統
激活冗余 Catalyst 6500 系統間的所有可用帶寬，并消除不對稱路由
支持機箱間狀態故障切換，并提供決定性的次秒級恢復
提供單點管理功能
無需第一跳彈性協議 (FHRP)，支持簡化的無環路拓撲
網絡虛擬化
安全
通過 Cisco TrustSec 識別（802.1x 套件）、標記 (SGT)、加密 (MacSec) 并實施（安全組訪問控制列表）
支持網絡設備準入控制 (NDAC) 和端點準入控制 (EAC)
通過 TrustSec 入口/出口反射器提供投資保護
集成服務與運營效率
通過下一代集成服務模塊幫助統一、簡化和有效利用網絡
通過模塊化設計方便多代組件集成于一個機箱上
通過交換端口分析器 (SPAN)/遠程交換端口分析器 (RSPAN) 監控網絡上的交換機，并通過加密遠程 SPAN (ERSPAN) 將分析器實際連接至網絡上的幾乎任何端口
通過靈活的入口采樣 Netflow 和 CPU 保留 Netflow 導出實現應用可見性
通過連接管理處理器 (CMP) 提供映像恢復和控制臺記錄功能
通過迷你端口分析器提供板載數據包捕獲功能
思科 6500系列產品資料
Cisco Catalyst 6500 系列管理引擎 2T
產品概述
Cisco? Catalyst? 6500 管理引擎 2T（圖 1）是管理引擎系列新增的最新產品。管理引擎 2T 旨在提供更高的性能、更好的可擴展性和支持硬件的增強功能。管理引擎 2T 集成了 2T比特的高性能交換矩陣，可在所有 Cisco Catalyst 6500 E 系列機箱內實現每個插槽 80 Gbps 的交換容量。管理引擎 2T 上的轉發引擎能夠為 2 層和 3 層服務提供高性能轉發。管理引擎 2T 在安全、服務質量 (QoS)、虛擬化和可管理性等領域提供了許多新的基于硬件的創新。管理引擎 2T 的豐富功能集增強了傳統 IP 轉發、2 層和 3 層多協議標簽交換 (MPLS) VPN 以及 VPLS 等應用。Cisco Catalyst 6500 管理引擎 2T 通過所有功能和技術進步確立了在無邊界網絡和數據中心部署領域的產品領先地位。
圖 1.管理引擎 2T
功能和優點
管理引擎 2T 提供了可擴展的性能、智能和大量的功能，以滿足無邊界網絡、數據中心和服務提供商網絡的需求。管理引擎 2T 的一些主要功能包括：
平臺可擴展性：在 E 系列機箱上提供每個插槽多達 80 Gbps 的交換容量；可將使用單個 6513-E 機箱的 2T比特帶寬容量擴展到使用 VSS 的 4 T比特容量。支持利用 VSS 部署的多達 1056 個 1Gbps 端口和 352 個 10Gbps 端口的系統。提供 1Gbps/10Gbps 和 40Gbps 的接口支持，以滿足未來的客戶帶寬增長需求。
安全性：支持 Cisco TrustSec 和 CTS，從而提供 MacSec 加密和基于角色的 ACL。提供控制平面流量限速，以防止拒絕服務攻擊。
虛擬化：原生支持 VPLS，以及可感知 VPN 的 NAT、VPN 統計和 VPN Netflow等部署網絡虛擬化所需的重要功能的強化
Netflow 應用監控：管理引擎 2T 支持增強型應用監控，例如靈活采樣 Netflow 可用于實現智能且可擴展的應用監控。
主管理引擎 2T 組件
策略功能卡 4
管理引擎 2T 的主要特點是集成的策略功能卡 4 (PFC4)，它不僅提高了性能和可擴展性，而且還提供新的和增強型硬件功能。PFC4 配備有一款高性能的 ASIC 系統，可針對現有的和新的軟件功能實現硬件加速。PFC4 支持 2 層和 3 層轉發、QoS、Netflow 和訪問控制列表 (ACL)，以及組播數據包復制，并處理安全策略（如訪問控制列表 (ACL), 這些特性同時使用，對性能沒有任何影響。PFC4 支持 IPv4 和 IPv6 的所有這些操作。
PFC4 還提供強化的性能和可擴展性，并支持許多新的創新，如原生 VPLS、靈活 NetFlow、出口 NetFlow、Cisco TrustSec、分布式策略器、控制平面流量管制和全面的 IPv6 功能。
多層交換功能卡 5
管理引擎 2T 的主要特點是多層交換功能卡 5 (MSFC5)，可提供高性能、多層交換和路由智能。MSFC5 配備有高性能處理器，可在雙核 CPU 上同時運行 2 層協議和 3 層協議。其中包括路由協議支持、2 層協議（例如，生成樹協議和 VLAN 中繼協議），以及安全服務。
MSFC5 會在軟件中建立思科快速轉發信息庫 (FIB) 表，然后將該表下載到 PFC4 和分布式轉發卡 4 (DFC4) 的硬件專用集成電路 (ASIC) 上，如果其存在于某個模塊上，則會針對 IP 單播和組播流量做出轉發決定。
功能和優點詳細信息
此部分提供管理引擎 2T 和所支持功能的可擴展性和性能方面的詳細信息。
表 1. 可擴展性
| 名稱 | VS-S2T-10G | VS-S2T-10G-XL |
| IPv4 路由 | 硬件中
多達 720 Mpps** | 硬件中
多達 720 Mpps** |
| IPv6 路由 | 硬件中
多達 390 Mpps** | 硬件中
多達 390 Mpps** |
| L2 橋接 | 硬件中
多達 720 Mpps** | 硬件中
多達 720 Mpps** |
| MPLS | 硬件中的 MPLS，支持使用 3 層 VPN 和 EoMPLS 隧道。多達 8192 個 VRF，每個系統的轉發條目總數多達 256K*。 | 硬件中的 MPLS，支持使用 3 層 VPN 和 EoMPLS 隧道。多達 8192 個 VRF，每個系統的轉發條目總數多達 1024K。 |
| VLAN | 4K | 4K |
| 橋接域 | 16k | 16k |
| VPLS | 硬件中（多達 390 Mpps**） | 硬件中（多達 390 Mpps**） |
| GRE | 硬件中（多達 390 Mpps**） | 硬件中（多達 390 Mpps**） |
| NAT | 硬件協助 | 硬件協助 |
| MAC 條目 | 128k | 128k |
| 路由 | 256K (IPv4)
128K (IPv6) | 1024K (IPv4)
512K (IPv6) |
| NetFlow 條目 | 512K | 1024K |
| 組播路由 | 128K (IPv4)
128K (IPv6) | 128K (IPv4)
128K (IPv6) |
表 2. QoS 功能和可擴展性
| 3 層分類和標記訪問控制條目 (ACE) | QOS/安全共享 64K | QOS/安全共享 256K |
| 聚合流量速率限制策略器 | 16348 | 16348 |
| 基于流量的速率限制方法；速率值 | 每個源地址、目標地址或全流量；速率為 64 | 每個源地址、目標地址或全流量；速率為 64 |
| 2 層速率限制器 | 20 個入口/6 個出口 | 20 個入口/6 個出口 |
| MAC ACL 的主要特征是每端口/每 VLAN 精度 | 是 | 是 |
| 分布式策略器 | 是 | 是 |
| 共享的 uFlow 策略器 | 是 | 是 |
| 出口 uFlow 策略器 | 是 | 是 |
| 數據包或字節策略 | 是 | 是 |
| 每端口每 VLAN | 是 | 是 |
表 3. 安全功能和可擴展性
| 功能 | VS-S2T-10G | VS-S2T-10G-XL |
| 端口安全 | 是 | 是 |
| IEEE 802.1x 和 802.1x 擴展 | 是 | 是 |
| VLAN 以及路由器 ACL 和端口 ACL | 是 | 是 |
| 掩碼值與 ACE 值的比為 1:1 | 是 | 是 |
| 安全 ACL 條目 | QOS/安全共享 64K | QOS/安全共享 256K |
| CPU 速率限制器（DoS 保護） | 57 | 57 |
| uRPF 檢查 (IPv4/IPv6) | 多達 16 | 多達 16 |
| 具有唯一 ACL 的接口數 | 16k | 16k |
| RPF 接口 | 16 | 16 |
| 專用 VLAN | 是 | 是 |
| 基于 IP 的 MAC ACL | 是 | 是 |
| 邏輯接口 | 128k | 128k |
| EtherChannel 散列 | 8位 | 8位 |
| Cisco TrustSec 支持（包括 L2 加密） | 是 | 是 |
| CPU HW 速率限制器（單位為 PPS 或 BPS） | 是 | 是 |
| 針對組播的 CoPP | L2 和 L3 支持 | L2 和 L3 支持 |
| 針對異常（MTU、TTL）的 CoPP | 是 | 是 |
| CoPP 異常 Netflow 支持 | 是 | 是 |
| ACL 標簽 | 16k | 16k |
| 端口 ACL | 8k | 8k |
| ACL 空運行 | 是 | 是 |
| 無中斷 ACL 更改 | 是 | 是 |
Cisco Catalyst 6500 系列交換機的 Cisco Catalyst 6900 系列以太網接口模塊
圖 1. Cisco Catalyst 6900 系列 8 端口 萬兆以太網光纖模塊
主要功能和優點
表 1. Cisco Catalyst 6900 系列 8 端口 萬兆以太網光纖模塊的主要功能
| 功能 | Cisco Catalyst 6900 系列 8 端口 10GbE 光纖模塊 |
| 端口 | 8 |
| 光纖 | X2 |
| 交換矩陣連接 | 80 Gbps 全雙工 |
| 過載 | 1:1 |
| 轉發引擎 | WS-X6908-10G-2T：配備有 DFC4 用于分布式轉發，從而支持 256K 轉發條目，將 ACL 條目增加到 64K，將 Netflow 條目增加到 512K，并將 IPv4 轉發速度提高到 60 Mpps WS-X6908-10G-2TXL：配備有 DFC4XL 用于分布式轉發，從而支持 1 百萬個以上的轉發條目，將 ACL 條目增加到 256K，將 Netflow 條目增加到 1 百萬個以上，并將 IPv4 轉發速度提高到 60 Mpps 將 L2、IPv4 和 MPLS 轉發的性能提高多達 60Mpps 并將 IPv6 轉發的性能提高多達 30Mpps 將組播路由增加到 256K 支持 16K 橋接域，以允許跨這些橋接域重復使用標準的 4K VLAN，從而有效地增加系統中可用的 VLAN 數量 將 MAC 地址表增加到 128K 硬件中的 IPV4 IGMPv3 監聽 硬件中的 IPv6 MLDv2 監聽 硬件中的 PIM 注冊 IPV4 & IPv6 in IPv6 隧道 IPv6 in IPv4 隧道（ISATAP、6to4、GRE) 統一、短管和管式通道的 QoS 支持 終止同一環回中的通道
|
| 安全 | |
| 隊列 | 接收：每個端口 8q4t 傳輸：每個端口 1p7q4t
|
| 隊列機制 | 基于服務類別 (CoS) 的隊列映射 基于差分服務代碼點 (DSCP) 的隊列映射
|
| 計劃程序 | 差額加權輪詢 (DWRR) 加權隨機早期檢測 (WRED) 出口的平滑輪詢 (SRR)
|
| 端口緩沖區 | |
| 基于硬件的組播復制 | |
| 橋接封包和路由封包的巨型幀支持 | |
| 每機箱最大端口密度 | 64個端口（6509-E 機箱）
88個端口（6513-E 機箱） |
| 每個 VSS 的最大端口密度 | 128個端口（6509-E 機箱）
176個端口（6513-E 機箱） |
| 可以用來形成虛擬交換機鏈路 | 是（所有端口） |
| 支持的管理引擎 | 管理引擎 2T 和 2TXL |
| 支持的機箱 | |
| 插槽要求 | |
| 隨機附帶的內存 | 默認值為 2 GB（無更高升級） |
表 2. Cisco Catalyst 6900 系列 8 端口 萬兆以太網光纖模塊的熱插撥光纖
| X2 部件號 | 收發器類型 | 波長 | IEEE 標準 | 最大距離和電纜類型 |
| X2-10GB-LRM | 10GBASE-LRM | 1310 納米（串行） | IEEE 802.3aq | 220 米多模光纖 |
| X2-10GB-SR | 10GBASE-SR | 850 納米（串行） | IEEE 802.3ae | 26 米波長為 62.5 微米的 FDDI 級多模光纖 33 米波長為 62.5 微米的 200 MHz x km 多模光纖 66 米波長為 50 微米的 400 MHz x km 多模光纖 82 米波長為 50 微米的 500 MHz x km 多模光纖 300 米波長為 50 微米的 2000 MHz x km 多模光纖
|
| X2-10GB-ER | 10GBASE-ER | 1550 納米（串行） | IEEE 802.3ae | 40 千米單模光纖 |
| X2-10GB-ZR | 10GBASE-ZR | 1550 納米（串行） |
| 80 千米單模光纖 |
| X2-10GB-LX4 | 10GBASE-LX4 | WWDM 1310 納米 | IEEE 802.3ae | 300 米波長為 62.5 微米的 FDDI 級多模光纖 240 米波長為 50 微米的 400 MHz x km 多模光纖 300 米波長為 50 微米的 500 MHz x km 多模光纖
|
| X2-10GB-CX4 | 10GBASE-CX4 | 銅纜 | IEEE 802.3ak | 15 米長的 8 對 100-Ohm InfiniBand 電纜 |
| X2-10G-DWDM | DWDM | 32 個不同波長； C 頻段 | 100 GHz ITU 網格 | 32 個波長的單路單模光纖；80 千米 |
| CVR-X2-SFP10G | 用于 X2 端口的 SFP+ 轉換器 |
|
|
|
| SFP-H10GB-CU1M1（帶用于 X2 端口的 CVR-X2-SFP10G 轉換器） | Cisco 10GBASE-CU SFP+ 電纜 | 銅纜 | SFP+ MSA SFF-8431 | 1 米 10G SFP+ Twinax 電纜組合，被動 |
| SFP-H10GB-CU3M1（帶用于 X2 端口的 CVR-X2-SFP10G 轉換器） | Cisco 10GBASE-CU SFP+ 電纜 | 銅纜 | SFP+ MSA SFF-8431 | 3 米 10G SFP+ Twinax 電纜組合，被動 |
| SFP-H10GB-CU5M1（帶用于 X2 端口的 CVR-X2-SFP10G 轉換器） | Cisco 10GBASE-CU SFP+ 電纜 | 銅纜 | SFP+ MSA SFF-8431 | 5 米 10G SFP+ Twinax 電纜組合，被動 |
| SFP-10G-SR（帶用于 X2 端口的 CVR-X2-SFP10G 轉換器） | 10GBASE-SR SFP+ 收發器模塊 | 850 納米 | IEEE 802.3ae | 26 米波長為 62.5 微米的 FDDI 級多模光纖 33 米波長為 62.5 微米的 200 MHz x km 多模光纖 66 米波長為 50 微米的 400 MHz x km 多模光纖 82 米波長為 50 微米的 500 MHz x km 多模光纖 300 米波長為 50 微米的 2000 MHz x km 多模光纖
|
Cisco 6500 系列交換機的 6800 系列 萬兆和千兆以太網接口模塊
6800 系列 16 端口 萬兆以太網光纖模塊
6800 系列 16 端口 萬兆以太網光纖模塊適合于在園區和數據中心內的接入和聚合網絡中進行部署：
WS-X6816-10G-2T：帶 DFC4 的 16 端口 萬兆以太網光纖模塊（圖 1），以及
WS-X6816-10G-2TXL：帶 DFC4XL 的 16 端口 萬兆以太網光纖模塊（圖 1）
背板連接：使用雙全雙工 20 Gbps 交換矩陣通道（總共 40 Gbps）連接到交換矩陣
機箱/插槽支持：可以占用 Cisco Catalyst 6503E、6504E、6506E、6509E 和 6509-V-E 中的任何插槽?？梢哉加?Cisco Catalyst 6513-E 中的插槽 1-6 和 9-13。
管理引擎：與管理引擎 2T 和管理引擎 2TXL 兼容
分布式轉發和性能：配有 DFC4 或 DFC4XL 子卡，可針對 L2、IPv4 和 MPLS 轉發提供速度持續高達 60 Mpps 且針對 IPv6 轉發提供速度高達 30 Mpps 的最佳性能。
6800 系列 16 端口 萬兆以太網光纖模塊（圖 1）可在單個 Cisco Catalyst 6513-E 交換機機箱內提供多達 176 個 萬兆以太網光纖端口，并在 Cisco Catalyst 6500 虛擬交換系統 (VSS) 2T 內提供多達 352 個 萬兆以太網光纖端口。
圖 1. 6800 系列 16 端口 萬兆以太網光纖模塊
6800 系列 16 端口 萬兆以太網銅纜模塊
6800 系列 16 端口 萬兆以太網銅纜模塊適合于數據中心接入和交換機之間的連接。10GBase-T 的主要使用案例是高速服務器連接。其他不太常見的使用案例情況是將 10GBase-T 用于位于 100 米距離之內的互連分配或核心交換機：
WS-X6816-10T-2T：帶 DFC4 的 16 端口 萬兆以太網銅纜模塊（圖 1），以及
WS-X6816-10T-2TXL：帶 DFC4XL 的 16 端口 萬兆以太網銅纜模塊（圖 1）
背板連接：使用雙全雙工 20 Gbps 交換矩陣通道（總共 40 Gbps）連接到交換矩陣
機箱/插槽支持：可以占用 Cisco Catalyst 6503E、6504E、6506E、6509E 和 6509-V-E 中的任何插槽?？梢哉加?Cisco Catalyst 6513-E 中的插槽 1-6 和 9-13。
管理引擎：與管理引擎 2T 和管理引擎 2TXL 兼容
分布式轉發和性能：配有 DFC4 或 DFC4XL 子卡，可針對 L2、IPv4 和 MPLS 轉發提供速度持續高達 60 Mpps 且針對 IPv6 轉發提供速度高達 30 Mpps 的最佳性能。
6800 系列 16 端口 萬兆以太網銅纜模塊（圖 1）可在單個 Cisco Catalyst 6513-E 交換機機箱內提供多達 176 個 萬兆以太網銅纜端口，并在 Cisco Catalyst 6500 虛擬交換系統 (VSS) 2T 內提供多達 352 個 萬兆以太網銅纜端口，其主要設計用于數據中心接入，而次要用于交換機之間的連接。
圖 2. 6800 系列 16 端口 萬兆以太網銅纜模塊
6800 系列 萬兆以太網模塊的功能
主要功能和優點
6800 系列 16 端口 萬兆以太網光纖和銅纜模塊支持 IEEE 802.3ad 鏈路聚合和 Cisco? 分布式 EtherChannel 技術，以提供容錯連接能力并使用同一機箱內的任何 8 個端口將每個 EtherChannel 連接的帶寬擴展到多達 80 Gbps。此外，它還支持基于硬件的組播復制、服務質量 (QoS)、訪問控制列表 (ACL)、巨型幀和低延遲，以針對帶寬密集型應用實現安全且可靠的性能。該模塊包括 4 個端口組，每個組各 4 個端口。用戶可以在過載模式（每個端口組最多使用 4 個端口）或性能模式（每個端口組使用 1 個端口）下操作每個端口組，從而能夠靈活地將某些端口用于連接到服務器，而將其他端口用于交換機的互連。
表 1. 6800 系列 萬兆以太網模塊的主要功能
| 功能 | 16 端口 10GbE 光纖模塊 | 16 端口 10GbE 銅纜模塊 |
| 端口 | 16 | 16 |
| 光纖 | X2 | 銅纜 (RJ-45) 連接器 |
| 交換矩陣連接 | 2 x 20 Gbps（總共 40 Gbps） | 2 x 20 Gbps（總共 40 Gbps） |
| 過載 | 4:1 16 個端口（過載模式）
1:1 4 個端口（性能模式） | 4:1 16 個端口（過載模式）
1:1 4 個端口（性能模式） |
| 轉發引擎 | WS-X6816-10G-2T：配有 DFC4 用于分布式轉發，從而支持 256K 轉發條目，將 ACL 條目增加到 64K，將 Netflow 條目增加到 512K，并將 IPv4 轉發速度提高到 60 Mpps WS-X6816-10G-2TXL：配有 DFC4XL 用于分布式轉發，從而支持 1 百萬個轉發條目，將 ACL 條目增加到 256K，將 Netflow 條目增加到 1024K，并將 IPv4 轉發速度提高到 60 Mpps 將 L2、IPv4 和 MPLS 轉發的性能提高多達 60Mpps 并將 IPv6 轉發的性能提高多達 30Mpps 支持 16K 橋接域，以允許跨這些橋接域重復使用標準的 4K VLAN，從而有效地增加系統中可用的 VLAN 數量 將 MAC 地址表增加到 128K 將組播路由增加到 256K 硬件中的 IGMPv3 監聽 硬件中的 PIM 注冊 硬件中的 IPv6 MLDv2 監聽 IPV4 & IPv6 in IPv6 隧道 IPv6 in IPv4 隧道（ISATAP、6to4、GRE） 為統一、短管和管式通道提供 QoS 支持 終止同一環回中的通道
| WS-X6816-10T-2T：配有 DFC4 用于分布式轉發，從而支持 256K 轉發條目，將 ACL 條目增加到 64K，將 Netflow 條目增加到 512K，并將 IPv4 轉發速度提高到 60 Mpps WS-X6816-10T-2TXL：配有 DFC4XL 用于分布式轉發，從而支持 1 百萬個轉發條目，將 ACL 條目增加到 256K，將 Netflow 條目增加到 1024K，并將 IPv4 轉發速度提高到 60 Mpps 將 L2、IPv4 和 MPLS 轉發的性能提高多達 60Mpps 并將 IPv6 轉發的性能提高多達 30Mpps 支持 16K 橋接域，以允許跨這些橋接域重復使用標準的 4K VLAN，從而有效地增加系統中可用的 VLAN 數量 將 MAC 地址表增加到 128K 將組播路由增加到 256K 硬件中的 IGMPv3 監聽 硬件中的 PIM 注冊 硬件中的 IPv6 MLDv2 監聽 IPV4 & IPv6 in IPv6 隧道 IPv6 in IPv4 隧道（ISATAP、6to4、GRE） 為統一、短管和管式通道提供 QoS 支持 終止同一環回中的通道
|
| 隊列 | 過載模式：
接收：每個端口 1p7q2t 傳輸：每個端口組 1p7q4t
性能模式：
接收：每個端口 8q4t 傳輸：每個端口 1p7q4t
| 超額認購模式：
接收：每個端口 1p7q2t 傳輸：每個端口組 1p7q4t
性能模式：
接收：每個端口 8q4t 傳輸：每個端口 1p7q4t
|
| 隊列機制 | 基于服務類別 (CoS) 的隊列映射 基于差分服務代碼點 (DSCP) 的隊列映射
| 基于服務類別 (CoS) 的隊列映射 基于差分服務代碼點 (DSCP) 的隊列映射
|
| 計劃程序 | 超額認購模式：
差額加權輪詢 (DWRR) 加權隨機早期檢測 (WRED)
性能模式：
| 超額認購模式：
差額加權輪詢 (DWRR) 加權隨機早期檢測 (WRED)
性能模式：
|
| 端口緩沖區 | 超額認購模式：
性能模式：
| 超額認購模式：
性能模式：
|
| 基于硬件的組播復制 | 入口和出口復制模式 每個復制引擎大約 20 Gbps 每個模塊 2 個復制引擎
| 入口和出口復制模式 每個復制引擎大約 20 Gbps 每個模塊 2 個復制引擎
|
| 橋接封包和路由封包的巨型幀支持 | 高達 9216 字節 | 高達 9216 字節 |
| 每機箱最大端口密度 | 176 個端口（6513-E 機箱）
128 個端口（6509-E 機箱） | 176 個端口（6513-E 機箱）
128 個端口（6509-E 機箱） |
| 每個 VSS 的最大端口密度 | 352 個端口 | 352 個端口 |
| 可以用來形成虛擬交換機鏈路 | | |
| 支持的管理引擎 | Catalyst? 6500 管理引擎 2T 和 2TXL | Catalyst? 6500 管理引擎 2T 和 2TXL |
| 支持的機箱 | | |
| 插槽要求 | | |
| 隨機附帶的內存 | 1 GB（默認） | 1 GB（默認） |
| 支持的電纜 | 10GBASE-CX4、-SR、-LRM、-LX4、-LR、-ZR 和 -ER X2 光纖模塊 | 6、6A 類 UTP 和 STP 以及 7 類 STP 銅纜 |
